產品描述
環保型高導電塑料護套綜合貫通地線
范圍
本說明規定了環保型高導電塑料護套綜合貫通地線（以下簡稱貫通地線）的使用特性、型號、規格、技術要求、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準規定的環保型高導電塑料護套綜合貫通地線適用于鐵路信號系統軌道電路區段與電纜同溝敷設的貫通地線，亦適用于鐵路客運專線綜合接地系統、電氣化鐵路電力牽引回流地線或電氣設備的接地線。
使用特性
產品機械強度高，彎曲能力和抗沖擊能力強。可用于震動較為劇烈、使用條件較為惡劣的鐵路運輸環境。
產品的敷設溫度不低于－10℃。
產品的使用環境溫度范圍：－40℃～＋60℃，導體長期工作溫度不超過70℃。
產品的允許彎曲半徑應不小于產品外徑的15倍。
產品所用材料均無毒，不會對環境造成污染。

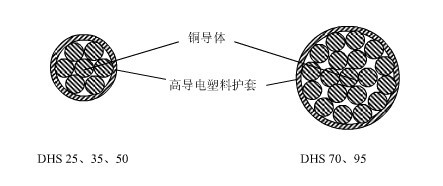

型號、M稱、規格及產品表示方法
產品的型號、M稱如下表
型 號 | M 稱 |
DHS | 環保型銅芯高導電塑料護套綜合貫通地線 |
產品規格應符合下表的規定。
M稱 | 規格 | ||||
接地銅纜標稱截面mm2 | 25 | 35 | 50 | 70 | 95 |
產品表示方法
產品用型號、規格表示。
示例1：環保型銅芯高導電塑料護套綜合貫通地線，標稱截面35 mm2，表示為：DHS 1×35
技術要求與試驗方法
1 導體
導體應采用符合GB 3953規定的TR型軟圓銅線。
對于DHS型貫通地線，導體應采用GB/T 3956規定的D2種絞合導體。
絞合時的外層絞合節距為絞合外徑的10～15倍，內層絞合節距為不大于內層絞合外徑的20倍。外層絞合方向為右向，相鄰層絞向相反。
絞合后的導體表面應光潔、無氧化、無毛刺、無油污、無凸起或斷裂的單線。
允許單根導體接續，接續處的抗張強度不得小于無接續導體抗張強度的90%，試驗方法應符合GB/T4909.3 規定。
絞合導體不允許整股接續，參與絞合的單根導體同一層內相鄰兩個接頭之間的距離不小于300mm。
2 高導電塑料護套
高導電塑料護套標稱厚度為1.2 mm。
高導電塑料護套的任一點小厚度應不小于1.0 mm，試驗方法為采用精度不低于0.02㎜的卡尺測量。
高導電塑料護套擠出要求包覆緊密，表面光滑圓整，無氣泡、脫膠進水、刮傷現象。
高導電塑料護套材料的機械物理性能及電性能應符合下表的規定。
序號 | 項目 | 單位 | 指標 | 試驗方法 | |
1 | 抗張強度 | MPa | ≥10.0 | GB/T2951.1 | |
2 | 斷裂伸長率 | % | ≥250 | GB/T2951.1 | |
3 | 材料體積電阻率 | Ω·cm | ≤0.7 | GB/T3048.3 | |
4 | 熱老化后 100±2℃ 168h 恢復2h后 | 抗張強度變化率 | % | ≤±25 | GB/T2951.1 |
斷裂伸長率變化率 | % | ≤±25 | GB/T2951.1 | ||
材料體積電阻率 | Ω·cm | ≤0.7 | GB/T3048.3 | ||
5 | 低溫沖擊脆化溫度 -25℃ | 失效數/樣品數 | ≤15/30 | GB5470 | |
6 | 耐環境應力開裂 試劑濃度10% 浸泡時間48h | 失效數/樣品數 | 0/10 | GB/T2951.8 | |
根據環境需要可制成防白蟻型，防白蟻型貫通地線的性能應符合GB/T 2951.38的規定。
4 產品的電氣性能
貫通地線的電氣性能及試驗方法應符合下表的規定。
序號 | 項 目 | 單 位 | 指 標 | 試驗方法 | 換算公式 | ||
1 | 20℃導體直流電阻 | 接地銅纜電阻 | 25 mm2 | Ω/km | ≤0.727 | GB/T 3048.4 | L/1000 |
35 mm2 | ≤0.524 | ||||||
50 mm2 | ≤0.387 | ||||||
70 mm2 | ≤0.268 | ||||||
95 mm2 | ≤0.193 | ||||||
2 | 短路電流試驗 | 35 mm2 | — | 導電線芯不熔斷,外護套無自燃及開裂 | 通過25kA電流，時間不少于0.06s | — | |
70 mm2 | 通過25kA電流，時間不少于0.1s | ||||||
5 高導電塑料護套再生壓片后的常溫性能
高導電塑料護套再生壓片后的常溫性能及試驗方法應符合表6的規定。
表6
序號 | 項 目 | 單 位 | 指 標 | 試驗方法 |
1 | 抗張強度 中值 | MPa | ≥10 | GB/T2951.1 |
2 | 斷裂伸長率 中值 | % | ≥250 | GB/T2951.1 |
3 | 材料體積電阻率 | Ω·cm | ≤0.7 | GB/T3048.3 |
6 高導電塑料護套熱收縮試驗
護套熱收縮試驗應依據GB/T2951.3進行。試驗時烘箱預熱溫度為 100±2℃，護套放置時間為4h。護套熱收縮率應不大于5%。
7 高導電塑料護套材料環保性能試驗
貫通地線高導電塑料護套的重金屬含量及溴性耐燃劑應符合表的規定。
序號 | 有害物質項 | J限含量值ppm | |
1 | 重金屬 | 鎘（Cd） | ≤100 |
2 | 鉛（Pb） | ≤1000 | |
3 | ***（Hg） | ≤1000 | |
4 | 六價鉻（Cr Ⅵ） | ≤1000 | |
9 | 溴性耐燃劑 | 聚溴聯苯醚（PBDE/PBBE） | ≤1000 |
10 | 聚溴聯苯（PBB） | ≤1000 | |
注：ppm=mg/kg | |||
8 產品交貨長度
產品交貨長度為1000、1500、2000、2500、3000m，也可根據雙方協議長度交貨。
產品長度計量誤差應不超過±0.5%。
檢驗規則
產品應由公司技術部檢驗合格后出廠，出廠產品應附有產品合格證。產品應按下表的規定進行檢驗。
序號 | 試 驗 項 目 | 試驗類型 |
1 | 結構尺寸 | |
1.1 | 高導電塑料護套厚度 | T、R |
2 | 產品電氣性能 | |
2.1 | 接地銅纜直流電阻 | T、S |
2.2 | 短路電流試驗 | T |
3 | 高導電塑料護套材料的機械物理性能及電性能 | T |
4 | 高導電塑料護套再生壓片后的常溫性能 | T、S |
5 | 護套熱收縮率 100±2℃ 4h | T |
6 | 高導電塑料護套材料環保性能試驗 | T |
產品型式試驗（T）、抽樣試驗（S）、例行試驗（R）的定義見 GB/T 5441.1規定。
抽樣試驗應從每批送檢產品中抽取10%， 但不少于一盤。如有一項不合格時，應就不合格項目加倍抽檢，如仍不合格時，則該批產品應全部進行檢驗。
型式試驗規定每三年做一次。
有下列情況之一時，應進行型式試驗：
a) 產品批生產；
b) 正式生產后，如結構、材料、工藝等有較大改變，可能影響產品性能時；
c) 長期停產后，恢復生產時；
d) 出廠檢驗結果與上次型式試驗有較大差異時；
e） 質量監督機構提出進行型式試驗要求時。
標志、包裝、運輸、貯存
1 標志
產品護套外表面上應印有公司M稱、產品型號、規格。
長度標志
產品護套外表面上應印有白色能長期辨認的清晰長度標志，長度標志以米為單位。
若D一次標志不符合上述要求，允許在產品另一側用******重新標志，以示區別。
電纜盤標識
成品電纜盤上應標明:
a) 公司M稱；
b) 產品型號、規格；
c) 長度 m；
d) 毛重 kg；
e) 出廠編號；
f) 制造日期 年 月 ；
g) 表示電纜盤正確旋轉方向箭頭。
2 包裝
產品應整齊地卷繞在電纜盤上交貨。電纜盤筒體半徑不小于產品外徑的20倍。
產品兩端應采用專用套封頭。
每盤產品應附帶產品合格證。
3 運輸、貯存
產品應妥善存放，防止導體進水或受潮，避免日光長期照射。
裝卸時嚴禁從高出拋下裝有貫通地線的線盤，產品在運輸中應避免碰撞或機械損傷。
線盤不允許平放貯存及以平放方式吊裝及運輸，以防線盤損壞傷及產品。
電纜盤滾動方向應與線盤所標方向一致。
